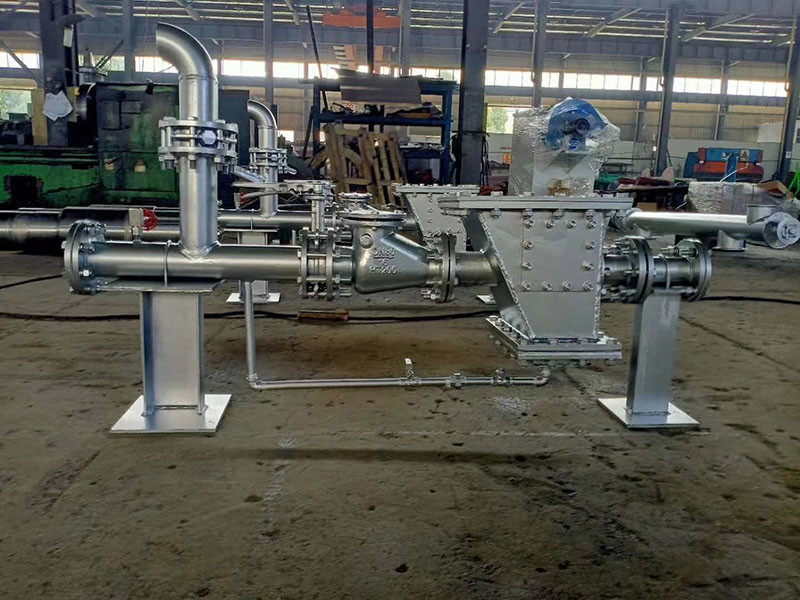

PJP 긍정적인 압력 희석 단계 압축 공기를 넣은 제트 펌프 80t/h

낮은 투자 PJP 양압 희석 단계 공압 전달 제트 펌프

설명

공압 전달 펌프

공압 이송 펌프는 발전소에서 비산회, 시멘트, 원료 시멘트, 광물 분말 및 기타 분말 재료를 운반하는 데 널리 사용됩니다.운송 파이프라인은 지형 조건에 따라 유연하게 배치되어 중앙 집중, 분산, 큰 높이 및 장거리 운송을 실현할 수 있습니다.운송 과정은 자연 조건의 영향을 받지 않으므로 재료가 습기 및 환경 보호의 영향을 받지 않도록 할 수 있습니다.

장비는 자동 또는 수동으로 제어할 수 있는 PLC 제어 시스템을 채택합니다.이 장비는 안정적인 성능, 안정적인 품질 및 운송 중 먼지 오염이 없습니다.이상적인 공압 이송 장비입니다.

PJP 유형 정압 희석 상 공압 이송 제트 펌프

분말 이송 펌프 이 장비는 빈 펌프와 같은 다른 공압식 이송 장비와 비교하여 다음과 같은 특징이 있습니다.

1. 구조가 간단하고 동작이 안정적이다.분말 이송 펌프는 정상 압력에서 이송 펌프로 재료를 입력하고 특수 설계된 제트 장치를 사용하여 재료를 이송 파이프로 전달하고 공압 차를 사용하여 파이프를 따라 재료를 수신 목적지로 전달합니다.전체 구조가 간단하고 작동이 매우 안정적입니다.

2. 마모가 적고 수명이 길다.지속적인 운반, 낮은 압력 및 큰 공기량, 파이프의 낮고 일정한 유속으로 인해 마모가 적고 전체 시스템 장비의 수명이 깁니다.

3. 배치가 편리하고 유연합니다.분말 공급 펌프는 시스템의 특정 상황에 따라 단일 펌프 및 단일 파이프, 다중 펌프 및 공통 파이프, 다중 펌프 및 공통 공기 공급원 등으로 배열될 수 있습니다.파이프라인은 프로젝트의 끊임없이 변화하는 레이아웃 요구 사항을 충족하기 위해 수평, 수직 및 대각선으로 배열할 수 있습니다.

4. 자체 환경 보호 및 운송 자재 프로젝트의 품질 요구 사항을 충족하는 완전히 밀봉되고 무공해 운송.분말 이송 펌프는 낮은 양압과 완전히 밀봉된 운송을 채택하기 때문에 외부 물질이 파이프에 들어갈 수 없으므로 필요한 재료의 특성에 변화를 일으키지 않습니다.

5. 운반이 안정적입니다.낮은 압력과 큰 풍량으로 연속 이송을 사용하므로 배관 막힘이 없습니다.

[작동 원리]

PJP 제트 펌프 공압 이송 시스템은 PJP 제트 펌프, 공압 버터플라이 밸브, 펌프 상단 챔버, 수동 나선형 게이트, 압축 공기 공급 장치 등으로 구성됩니다. 압축 공기 소스는 주로 루츠 블로어입니다.분말 및 과립 재료는 수동 나선형 게이트, 펌프 상단 빈 및 공압 버터플라이 밸브를 통해 PJP 제트 펌프에 들어갑니다.수송용 압축공기가 PJP 제트 펌프 박스의 노즐을 통과할 때 발생하는 고속 기류로 인해 PJP 제트 펌프 박스는 부압 상태가 되고, 펌프 탑 빈에 있는 재료는 높은 압력과 쉽게 혼합됩니다. -속도 공기 흐름.이후 원료가스 혼합물이 PJP 제트장치의 팽창관을 통과하면 고속 기류의 운동에너지가 정압에너지로 변환되어 분말화된 원료가 이송관을 통해 터미널로 이송된다.PJP 제트 펌프의 수동 나선형 게이트는 시운전 및 유지 보수에 사용되며 공압 나비 밸브는 분말 재료의 운송이 중단되고 시스템 압력이 비정상적일 때 자동 폐쇄에 사용됩니다.

PJP형 정압희석상 공압식 이송 제트 펌프를 사일로(silo) 하부에 설치하여 사일로(silo) 내부 물질의 압력을 이용하여 물질을 이송할 때, 사일로(silo)는 재료 이송 속도의 해당 변경으로 이어질 것이므로 재료 이송 용량은 사일로(silo)에 있는 재료의 높이에 따라 달라집니다.

PJP 양압 희석 상 공압 이송 제트 펌프에 에어 록 장치가 장착된 경우 재료 이송 용량은 에어 록 장치의 에어 록 용량에 따라 달라집니다.
