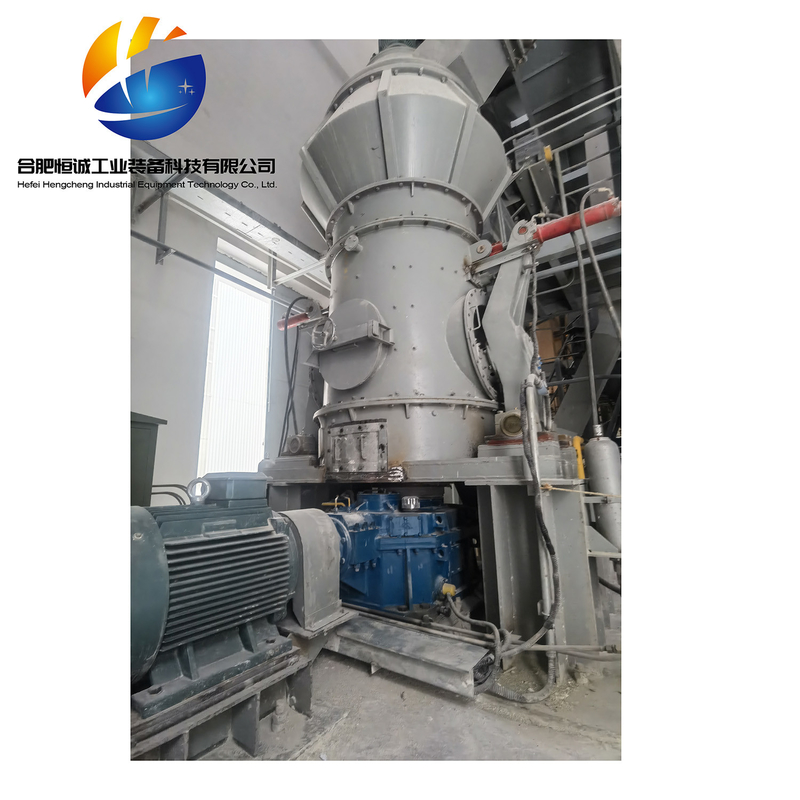

수직 밀링 장비 돌로마이트 수직 밀링 대형 단일 기계 생산 용량

수직 밀링 장비 톨로마이트 수직밀큰 단일 기계 생산 용량 낮은 운영 비용

1, 수직 도로마이트 밀에 대한 소개

수직 밀은 대규모 밀링 장비로서 건설 재료, 전력, 금속공학, 화학 공학 및 비금속 광물 등의 산업에서 널리 사용됩니다.
헤페이 헨첸 HVM 수직 밀링은 국제 수직 밀링 기술을 채택하고, 분쇄, 건조, 밀링, 분말 선택 및 운송을 통합합니다.생산의 연속성과 안정성을 보장하고 밀링 효율성을 향상시키는 것.
헤페이 헨첸은 고객의 재료 특성에 따라 사용자 정의 할 수 있으며 개인화된 밀링 요구를 충족시키기 위해 유연한 구성으로 구성됩니다.
용량: 1~50t/h
[완료품의 정밀성]200~1250 마일 사이를 조절할 수 있습니다.
[미네랄 처리 분야]석회암, 돌로마이트, 칼시트 및 기타 비금속 광물
[건설자재 분야]원료 및 클린커와 같은 다양한 시멘트 물질
[금속분야]금속화 슬래그: 고화장 슬래그, 철강 슬래그, 오븐 슬래그, 망간 슬래그, 니켈 슬래그 등

2, 프로세스 소개
재료 배charge 파이프는 밀링 플레이트의 중앙에 떨어지고, 일정한 속도로 회전 밀링 플레이트는 원료를 균등하게 흩어지고 평평하게 밖으로 분산하기 위해 원심력 사용,특정 두께의 재료 침대를 형성합니다. 소재는 동시에 밀링 플레이트에있는 여러 밀링 롤러에 의해 쪼개집니다. 중원 힘의 연속 드라이브 아래,소재가 지속적으로 밀링 디스크의 바깥 가장자리에 향합니다.. 밀링 디스크를 떠나는 물질은 바람 고리를 통해 밀링에 들어가는 뜨거운 가스를 만나 그에 따라 상승합니다. 그것은 밀링의 중간 껍질을 통해 분리기에 들어갑니다.그리고 이 과정에서, 물질은 뜨거운 가스와 충분한 열 교환을 겪으며 물이 빠르게 증발합니다.분말 농축기는 롤러 밀의 출구에서 완제품의 정밀도를 제어지정된 크기를 초과하는 입자는 분리되어 다시 밀링 디스크에 떨어집니다.정밀성 요구 사항을 충족하는 재료는 분말 농축기를 통해 완제품 창고로 공급됩니다..

3, 수직 밀링의 작동 원리
주 모터는 회전용 기계를 통해 회전하는 회전판을 구동하고, 재료는 나사 컨베이어기를 통해 수직 밀링 메인 머신으로 들어갑니다. 중력의 작용으로,그것은 밀링 플레이트의 중심에 떨어집니다, 팬에 의해 생성 된 공기 흐름은 공기 입구를 통해 주 기계에 들어갑니다.소재는 밀링 플레이트의 중앙에서 가장자리에 균등하게 이동. 밀링 플레이트의 롤러 트랙 영역을 통과 할 때, 밀링 롤러에 의해 분쇄되고 큰 재료 조각이 직접 분쇄됩니다.물질의 얇은 입자는 물질 층을 형성하기 위해 분쇄되고 입자 간 분쇄를 겪습니다.분쇄 된 물질은 밀링 플레이트의 가장자리로 계속 이동 할 때까지 밀링 플레이트를 둘러싼 고리 모양 가이드 굴의 강한 공기 흐름에 의해 이동합니다.거친 재료는 높은 중력 때문에 다시 밀링 플레이트에 떨어지고 다시 밀러■ 더 얇은 물질은 공기 흐름이 증가함에 따라 분류를 위해 주 기계 위의 분말 선택 시스템에 들어갑니다.더 거친 입자는 블레이드에 의해 떨어지고 밀링을 위해 밀링 디스크로 돌아갑니다.적정 미세 가루는 마이너스 압력 공기 흐름과 함께 가루 선택 시스템에서 수행됩니다.그리고 그 후 분말 수집기에 의해 수집되어 최종 제품을 형성합니다.또한 다른 큰 입자 물질 및 잔해는 밀링 도중 밀링의 하층 방으로 떨어지고 스크래퍼에 의해 슬래그 배charge 포트에 스크래프됩니다.최종 제품의 품질을 효과적으로 보장합니다..
수압 시스템의 압력을 조정함으로써, 밀링 롤의 압력은 특정 범위 내에서 다른 경도 원료에 적응하도록 조정 될 수 있습니다.여러 등급 바퀴를 가진 등급 시스템의 로터 회전 조절 및 제어 할 수 있습니다, 그리고 다양한 자격을 갖춘 완제품과 다른 사양을 얻을 수 있습니다.

제품의 주요 특징
1효율적이고 에너지 절감:
(1) 높은 밀링 효율과 낮은 에너지 소비, 공 밀링에 비해 에너지 소비는 40% ~ 50% 낮습니다.
(2) 낮은 계곡의 전기를 활용할 수 있는 단일 기계 생산 용량
(3) 수직 썰기 기술과 장비는 에너지 절약 및 소비 감소를위한 새로운 기술을 강력하게 옹호합니다.이 지역 및 심지어 전국에서 분말 산업의 기업의 경쟁력을 향상시키는 데 도움이되는;
2간편한 유지보수 및 낮은 운영 비용:
(1) 밀링 롤러는 수압 장치로 기계에서 돌릴 수 있으며 롤러 수면 부리판의 교체와 밀링의 유지 공간은 크다.유지보수 작업을 매우 편리하게;
(2) 썰기 롤러 장갑은 뒤집어 사용할 수 있으며, 착용 저항성 재료의 사용 수명을 연장합니다.
(3) 기계를 시작하기 전에, 밀링 디스크에 천을 적용 할 필요가 없으며, 밀링은 기계 시작의 어려움을 제거하여 부하 없이 시작할 수 있습니다.
(4) 소모가 적고, 밀링 롤러와 디스크 라인 플레이트에 특별한 재료가 사용되어 긴 사용 수명을 얻습니다.
(5) 높은 자동화 수준: 자동 제어 기술은 자동 제어 시스템으로 장착된 독일의 시멘스 시리즈 PLC를 채택합니다.원격 제어 및 쉬운 조작을 달성 할 수 있습니다작업실은 기본적으로 운영 비용을 절감하는 무인 운영을 달성 할 수 있습니다.
3낮은 종합 투자 비용:
분쇄, 건조, 밀링 및 전달을 통합하여 프로세스 흐름은 간단하며 시스템 장비는 거의 없으며 구조 배치가 컴팩트합니다.그리고 바닥 면적은 공작기의 50%에 불과합니다.그것은 야외에 배치 될 수 있으며, 낮은 건설 비용으로 기업의 투자 비용을 직접적으로 줄일 수 있습니다.
4안정적인 제품 품질:
(1) 물질은 가루에 짧은 시간 동안 남아있어 제품의 입자 크기 분포와 구성을 쉽게 감지하고 안정적인 제품 품질을 보장합니다.
(2) 제품은 균일한 입자 형태, 좁은 입자 크기 분포, 좋은 유동성 및 강한 제품 적응성을 가지고 있습니다.
5높은 신뢰성
(1) 밀린의 작업 시간 동안 재료 파열로 인한 심한 진동을 피하기 위해 밀링 롤러 제한 장치를 채택합니다.
(2) 새로운 유형의 롤러 밀폐 장치를 채택하여 밀폐는 더 신뢰할 수 있으며 밀폐 팬이 필요하지 않습니다.공장 내 산소 함량을 더 감소시키고 더 나은 폭발 억제 성능을 달성.
6환경 보호:
(1) HVM 수직 밀링 기계의 전체 시스템은 낮은 진동과 낮은 소음을 가지고 있습니다.
(2) 시스템은 전체적으로 밀폐되어 있으며, 완전한 음압 하에서 작동하며, 먼지 누출이 없으며, 기본적으로 먼지 없는 작업장을 달성합니다.

제품 장점
1높은 수준의 자동화, 간단한 조작, 노동 절약.
2장비는 안정적이고 효율적이며 환경 친화적입니다.
3공급망이 완성되고 배달 주기가 짧습니다.
우리는 완전한 장비와 예비 부품 지원을 보장 할 수있는 큰 발사 기지를 가지고 있습니다.

기술 매개 변수 표

Re:모스 강도 3-4 물질에 기초한 데이터
제품 정밀도는 10um까지 도달 할 수 있습니다 ((1250 매스)
