제품 상세정보
원래 장소: 중국
브랜드 이름: Hengcheng
인증: ISO Patent Certificate High-Tech Product Certificate
모델 번호: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
지불과 운송 용어
최소 주문 수량: 1 세트
가격: 협상 가능
포장 세부 사항: 일반 배송 패키징
배달 시간: 90 일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
공급 능력: 5 sets\month
제품 이름: |
Bin 펌프 |
적용 가능한 기계류: |
파우더 공기 전달 시스템 |
크기: |
주문을 받아서 만들어진 크기 |
전달 재료: |
파우더 및 입자물질 |
키워드: |
Bin 펌프 |
핵심 구성 요소: |
압력 용기, 기어, 펌프, 기어박스, PLC |
적용 가능한 필드: |
분말 소재 |
적용 가능한 산업: |
금속, 식품 및 화학 산업 |
구조: |
컨베이어 시스템 |
기계 시험 보고: |
제공 |
제품 이름: |
Bin 펌프 |
적용 가능한 기계류: |
파우더 공기 전달 시스템 |
크기: |
주문을 받아서 만들어진 크기 |
전달 재료: |
파우더 및 입자물질 |
키워드: |
Bin 펌프 |
핵심 구성 요소: |
압력 용기, 기어, 펌프, 기어박스, PLC |
적용 가능한 필드: |
분말 소재 |
적용 가능한 산업: |
금속, 식품 및 화학 산업 |
구조: |
컨베이어 시스템 |
기계 시험 보고: |
제공 |

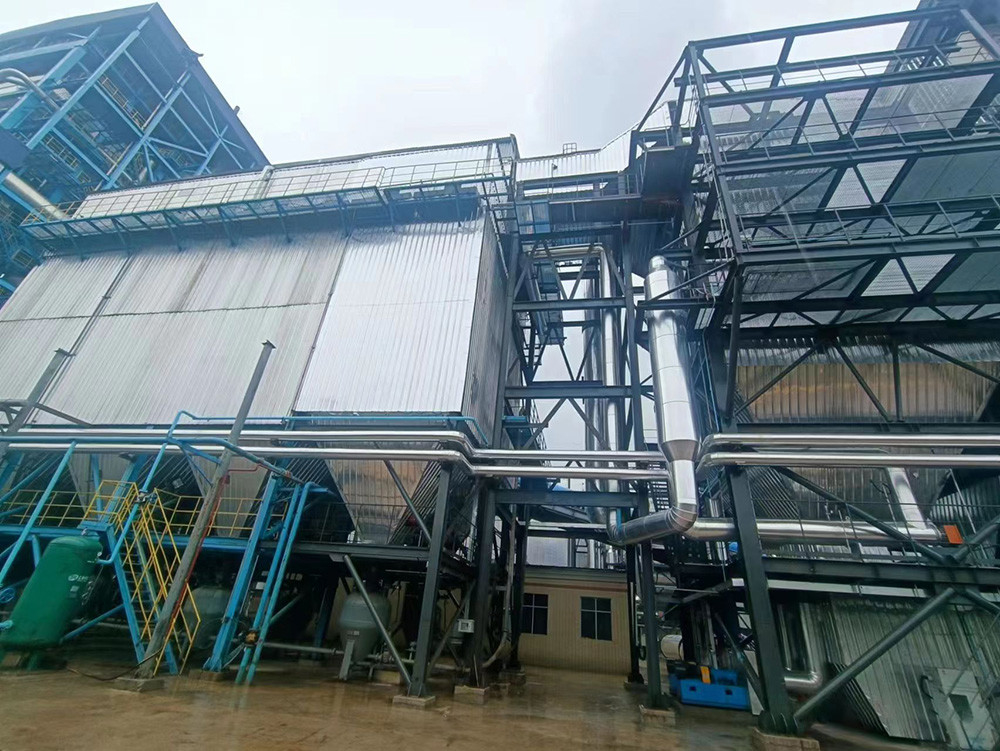

중국 파우더 Pneumatic Conveying System 제조업체 장거리 대용량 컨베이어 뱅 펌프
제품 소개:
시로 펌프로 된 공기식 재 운반 시스템의 작동 원리
기압 재송 시스템 은 널리 사용되는 기압 운송 엔지니어링 시스템입니다. 그것은 발전소 산업, 금속 산업,그리고 다른 산업.
먹이 단계:공급 밸브는 개방 상태이며, 주요 입구 및 출구 밸브는 닫혀 있습니다.그리고 먼지 수집기에 의해 포착 된 비행 먼지는 중력의 도움으로 빈 펌프에 자유롭게 떨어집니다.. 재수준이 재수준의 상한에 도달하면 재료 레벨 미터는 완전한 신호를 보내거나 시스템 공급 설정 시간이 설정되면 공급 밸브가 닫히고,그리고 먹이 단계가 끝납니다..
유동화 및 압력화 단계:공급 단계가 완료되면 시스템이 자동으로 입수 밸브를 한 번 열습니다.가공 압축 공기는 흐름 제어 밸브를 통해 빈 펌프의 바닥에 있는 유동화 콘에 입력, 그리고 유동화 콘을 통과하는 공기는 비행 먼지 입자를 균등하게 둘러싸고 동시에 빈 펌프 내부의 압력이 증가합니다.압력이 압력 센서가 신호를 보내는 지점에 도달하면, 시스템은 자동으로 배열 밸브를 열고 압력 유동화 단계가 끝납니다.
배달 단계:
방출 밸브와 2차 입수 밸브가 열립니다. 이 때, 배인 펌프는 방출 밸브를 통해 재 전달 파이프로 가스-황무 혼합물을 공급하는 동안 공기를 계속 흡수합니다.비행 재는 항상 유동화 상태이며 운송을 위해 전달 파이프 라인에 들어갑니다.방울 펌프에 있는 날아다니는 재가 운반되면 파이프 라인 압력이 떨어지고, 방울 펌프 안의 압력은 감소합니다.압력 센서가 신호를 보내는 지점으로 빈 펌프 내부의 압력이 떨어지면, 전달 단계가 끝나고 입구와 출구 밸브는 열려 있습니다.
양압 밀도가 높은 단계 간헐적인 공기 운반 시스템
양압 밀도가 높은 단계 간헐적인 공기 운반회사는 항상 이론 연구와 공학 실습에 최선을 다했습니다, 장거리, 높은 생산량, 낮은 에너지 소비 및 공기 운송 과정에서 낮은 마모의 핵심 기술을 돌파하는 데 초점을 맞추고 있습니다.핵심 제품은 PCD 유형 긍정적 압력 밀도 단계 공기 운송 실로 펌프입니다., 체계적이고 표준화되고 정교한 엔지니어링 설계 및 기술 서비스를 제공하는 동시에 다양한 고객의 요구를 충족시키기 위해우리는 재료의 특성과 같은 매개 변수에 기초하여 최고의 설계 계획을 만듭니다., 운송 거리, 운송 용량, 수용 창고 용량, 먼지 제거 용량 및 지리적 조건. 각 장비는 자격 검사를 통해 제조됩니다.그리고 각 공기 운반 시스템은 자신의 설계 특징을 가지고 있습니다., 고객들이 첨단 기술 제품으로 인한 지능적인 관리와 경제적 이점을 진정으로 경험할 수 있도록 합니다.
PCD 타입 양압 밀도 단계 공기 운반 실로 펌프의 장점:
1파이프 막힘이 없습니다.
공기 운반 덩어리 펌프는 기본적으로 모든 분말 물질의 공기 운반에 적응 할 수 있으며 공기 운반 덩어리 펌프와 함께 설치 된 시스템은 파이프 막힘을 일으키지 않습니다.매우 높은 신뢰성파이프를 인위적으로 막고 싶어도
2장거리 공기 운송
창고 펌프는 이상적인 장거리 공기 운반을 달성 할 수 있습니다.밀도가 높은 기압 운송 시스템만 2000m 이상의 운송 거리에 안정적으로 작동합니다..
3낮은 에너지 소비
창고 펌프의 운반 과정은 오직 세 가지 과정으로 이루어져 있습니다: 공급 및 압력 운반, 파이프 라인 불기 단계를 생략합니다.창고 펌프는 낮은 유동률과 함께 전체 파이프 밀도 단계 공기 전달을 달성 할 수 있습니다, 그리고 재가 없을 때 운반을 중단 할 수 있습니다. 다음 운반 과정에 영향을 미치지 않고 파이프 라인을 차단하지 않습니다.
4마모가 적다
창고 펌프의 흐름 속도가 낮기 때문에 마모는 실제로 흐름 속도에 비례합니다. 창고 펌프의 공기 운반 흐름 속도는 일반적으로 5m/s를 초과하지 않습니다.그것을 익숙하지 않은 많은 고객 일반적으로 높은 전달 압력을 가지고, 이는 마모를 증가시킵니다. 사실, 공기 운반의 압력은 마모와 관련이 없습니다. 재료의 운반 속도가 높을수록 마모가 심해질 것입니다.
5높은 효율성
환경 보호는 또한 희석 단계 공기 운반에 사용됩니다. 그러나 우리는 같은 운반 프로젝트에 대해 인정해야합니다.창고 펌프의 운반 용량은 희석 단계 공기 운반 펌프의 2배 이상일 수 있습니다.
6특수 중력
융합 펌프의 집중화면 공기 운반은 강한 적응력을 가지고 거의 모든 분말을 운반 할 수 있습니다.
7간단한 구성
창고 펌프의 구성은 매우 간단하고 모듈 구성 요소는 많은 비용을 절감할 수 있습니다.
대용량 공기 운반 칸 펌프 매개 변수 표
| 전달물질 | 대량 밀도 (t/m3) | 모델 | PCD24/H | PCD26/H | PCD28/H | PCD30/H | 이동 거리는 | |
| 사양 | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | 레벨 (m) | 레벨 (m) | ||
| 분쇄된 석탄 | 0.5 | 배달량 (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| 플라이 애쉬 | 0.75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 | |
| 석회암 분말/광물 분말 | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| 시멘트/무료 밀가루 | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
장거리 Pneumatic Conveying Bin 펌프 파라미터 테이블
| 전달물질 | 대량 밀도 (t/m3) | 모델 | PCD24/L | PCD26/L | PCD28/L | PCD30/L | 이동 거리는 | |
| 사양 | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | 레벨 (m) | 레벨 (m) | ||
| 분쇄된 석탄 | 0.5 | 배달량 (t/h) | 20~40 | 25~45 | 30~55 | 45~65 | 1000 | 25 |
| 플라이 애쉬 | 0.75 | 35~60 | 45~65 | 45~80 | 65~95 | 1000 | 25 | |
| 석회암 분말/광물 분말 | 0.8 | 40~65 | 45~70 | 50~85 | 70~100 | 1000 | 25 | |
| 시멘트/무료 밀가루 | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
기존 그리드 공기 운반 칸 펌프 매개 변수 테이블
| 전달물질 | 대량 밀도 ((t/m3) | 모델 | PCD18/N | PCD20/N | PCD20/N | 참조 전달 거리 | |
| 사양 | 50.0~6.7m3 | 70.0~10.0m3 | 100.0~15.0m3 | 레벨 (m) | 수직 (m) | ||
| 분쇄된 석탄 | 0.5 | 배달량 (t/h) | 12~20 | 16~32 | 25~50 | 500 | 30 |
| 플라이 애쉬 | 0.75 | 18~32 | 25~48 | 35~70 | 50 | ||
| 석회암 분말/광물 분말 | 0.8 | 20~35 | 26~51 | 38~75 | 500 | 30 | |
| 시멘트/무료 밀가루 | 1.0 | 24~42 | 32~65 | 48~95 | 500 | 30 | |
| 실리콘 파우더 | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
작은 크기의 Pneumatic Conveying Bunker 펌프의 매개 변수 표
| 소재 | 대량 밀도 ((t/m3) | 모델 | PCD08/M | PCD10/M | PCD12/M | PCD14/M | 참조 전달 거리 | |
| 사양 | 0.2~0.5m3 | 0.6~1.6m3 | 1.5~2.5m3 | 2.5~5.0m3 | 레벨 (m) | 수직 (m) | ||
| 분쇄된 석탄 | 0.5 | 배달량 (t/h) | 00.5~1.8 | 10.5~5.5 | 50.0~9.0 | 80.0~18.0 | 100 | 20 |
| 플라이 애쉬 | 0.75 | 00.9~2.8 | 2.5~8.5 | 70.0~14.0 | 12.0~270 | 100 | 20 | |
| 석회암 분말/광물 분말 | 0.8 | 10.0~3.0 | 30.0~9.0 | 80.0~15.0 | 12.0~280 | 100 | 20 | |
| 시멘트/무료 밀가루 | 1.0 | 10.2~3.5 | 3.5~11.5 | 100.0~18.0 | 160.0~36.0 | 100 | 20 | |
| 실리콘 파우더 | 1.2 | 10.5~4.0 | 4.5~13.5 | 120.0~20.0 | 190.0~43.0 | 100 | 20 | |
