제품 상세정보
원래 장소: 중국
브랜드 이름: Hengcheng
인증: ISO Patent Certificate High-Tech Product Certificate
모델 번호: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
지불과 운송 용어
최소 주문 수량: 1 세트
가격: 협상 가능
포장 세부 사항: 일반 배송 패키징
배달 시간: 90 일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
공급 능력: 5 sets\month
제품 이름: |
빈 펌프 공압 이송 장비 |
적용 가능한 산업: |
재료사를 구축하면서, 발전소, 에너지 & 마이닝을 제조하기 |
종류: |
플라이 애쉬 컨베이어 |
기계 시험 보고: |
제공 |
비디오 출입 검사: |
제공 |
핵심 구성 요소: |
엔진, 태도, 기어박스, 모터, 압력 용기, 기어, 펌프인 PLC |
소재 품질: |
주사철/주사철/무화강 |
색상: |
주문 제작된 색 |
전달 재료: |
분말 소재 |
제품 이름: |
빈 펌프 공압 이송 장비 |
적용 가능한 산업: |
재료사를 구축하면서, 발전소, 에너지 & 마이닝을 제조하기 |
종류: |
플라이 애쉬 컨베이어 |
기계 시험 보고: |
제공 |
비디오 출입 검사: |
제공 |
핵심 구성 요소: |
엔진, 태도, 기어박스, 모터, 압력 용기, 기어, 펌프인 PLC |
소재 품질: |
주사철/주사철/무화강 |
색상: |
주문 제작된 색 |
전달 재료: |
분말 소재 |

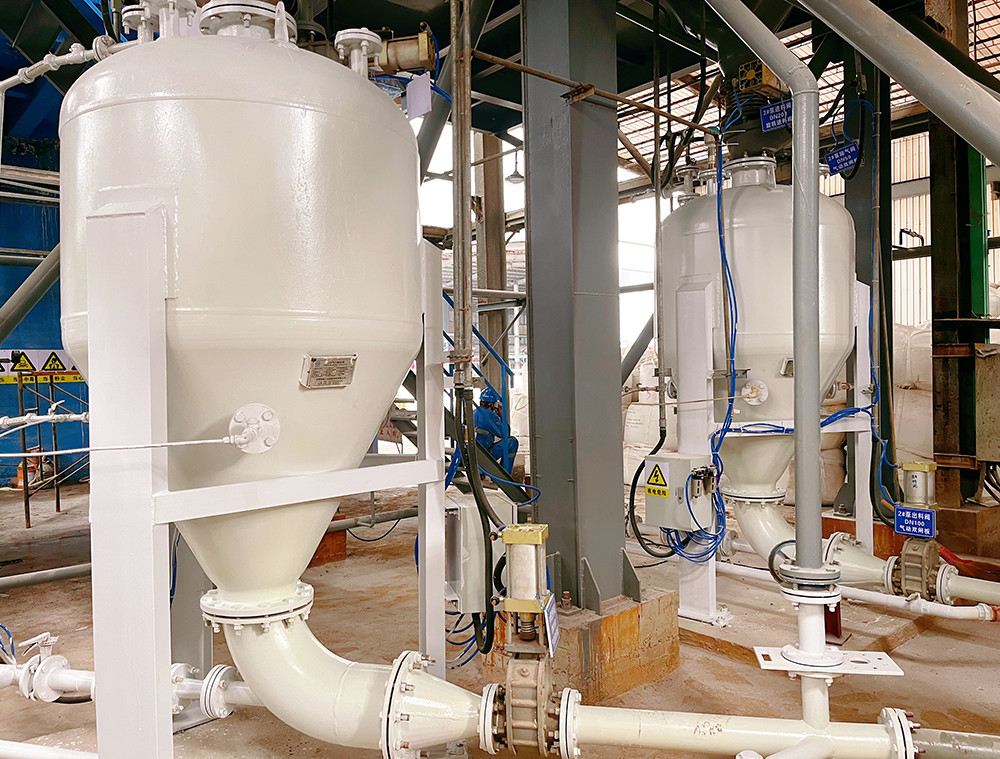

시멘트 실로용 대량 운반용 공기 운반 펌프 장비
제품 소개:
PCD형 양압 밀도화상 공기통도실로 펌프의 원칙
실로 펌프에는 두 가지 배하 방법이 있으며, 가장 일반적으로 사용되는 방법은 바닥 배하입니다. 탱크 내의 재료는 피침형 펌프, 노즐 제트,또는 다른 방법; 하단에 유체화 된 팽창판 (층) 을 설정하면 물질이 탱크의 상부 부분에서 배출 될 수 있습니다.탱크의 다른 입력 평면에 운반 된 가스의 분포는 운반 된 물질의 특성에 달려 있습니다..
실로 펌프 전달은 불연속 전달 과정이다. 이 그림은 입구 및 출구 밸브, 재료 전달 파이프 라인, 공기 입구 파이프 라인 및 실로와 함께 표준 실로 펌프를 보여줍니다.시로 펌프에 공급하기 전에, 시로는 전달 된 물질로 채워지고 모든 밸브가 닫습니다. 전체 작업 과정은 다음과 같습니다.
(1) 공급 밸브와 배기가스 밸브를 열면 수평 레벨 미터가 가득한 밸브를 표시하는 신호를 보내기 전까지 대기 압력으로 배기 펌프를 공급합니다.
(2) 공급 밸브와 배기가스 밸브를 닫고, 고압 공기 밸브를 열어서 탱크의 압력을 높입니다.
(3) 작동 압력이 도달하면 전달 공기 밸브와 배출 밸브를 열고 물질을 전달하기 시작합니다.
(4) 전달 끝은 압력 스위치, 레벨 게이저 또는 시간 릴레에 의해 표시됩니다. 이 시점에서 고압 공기 밸브와 배열 밸브를 닫습니다.모든 압축 공기가 전달 파이프 라인을 청소하는 데 사용됩니다; 동시에 배기가스 밸브를 열어서 탱크 안의 압력을 정상 압력으로 낮추십시오.
한 작업 사이클이 끝나면 다른 사이클이 계속됩니다.
전기 게이트 밸브의 작동 원리는 제어 명령을 받아 재 방출을 위해 게이트 밸브를 전기적으로 열는 것입니다.
PCD 타입 양압 밀도화상 공기 운반 실로 펌프의 주요 특성
1 큰 운반 용량: > 300t/h
2 장거리: > 2000m
3 낮은 전력 소비: < 3.8kWh/t · km
4 낮은 마모: 파이프 라인 수명> 10 년
5 저속: 초속 6~10m/s
6 높은 혼합 비율: > 30kg/kg
7 유연한 프로세스 레이아웃, 먼지 없는, 높은 작동 속도, 기계적 전달에 비해 낮은 투자 및 낮은 유지 보수 비용
적용 영역
PCD 공기 운반 장비 및 시스템은 건설 재료, 화학, 광업, 전력 및 금속공업과 같은 산업에서 널리 사용되었습니다. 운반 재료는 시멘트,원자재, 날아가는 재, 수분화 된 석회, 건조하게 배출 된 칼슘 탄화물 슬래그, 슬래그 분말, 철강 슬래그 분말, 석탄 분말, 알루미늄 산화물 분말, 바크사이트 분말, 인산 분말, 피로필리트 분말,그리고 유기적 실리콘 분말.
대용량 공기 운반 칸 펌프 매개 변수 표
| 전달물질 | 대량 밀도 (t/m3) | 모델 | PCD24/H | PCD26/H | PCD28/H | PCD30/H | 이동 거리는 | |
| 사양 | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | 레벨 (m) | 레벨 (m) | ||
| 분쇄된 석탄 | 0.5 | 배달량 (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| 플라이 애쉬 | 0.75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 | |
| 석회암 분말/광물 분말 | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| 시멘트/무료 밀가루 | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
장거리 Pneumatic Conveying Bin 펌프 파라미터 테이블
| 전달물질 | 대량 밀도 (t/m3) | 모델 | PCD24/L | PCD26/L | PCD28/L | PCD30/L | 이동 거리는 | |
| 사양 | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | 레벨 (m) | 레벨 (m) | ||
| 분쇄된 석탄 | 0.5 | 배달량 (t/h) | 20~40 | 25~45 | 30~55 | 45~65 | 1000 | 25 |
| 플라이 애쉬 | 0.75 | 35~60 | 45~65 | 45~80 | 65~95 | 1000 | 25 | |
| 석회암 분말/광물 분말 | 0.8 | 40~65 | 45~70 | 50~85 | 70~100 | 1000 | 25 | |
| 시멘트/무료 밀가루 | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
기존 그리드 공기 운반 칸 펌프 매개 변수 테이블
| 전달물질 | 대량 밀도 ((t/m3) | 모델 | PCD18/N | PCD20/N | PCD20/N | 참조 전달 거리 | |
| 사양 | 50.0~6.7m3 | 70.0~10.0m3 | 100.0~15.0m3 | 레벨 (m) | 수직 (m) | ||
| 분쇄된 석탄 | 0.5 | 배달량 (t/h) | 12~20 | 16~32 | 25~50 | 500 | 30 |
| 플라이 애쉬 | 0.75 | 18~32 | 25~48 | 35~70 | 50 | ||
| 석회암 분말/광물 분말 | 0.8 | 20~35 | 26~51 | 38~75 | 500 | 30 | |
| 시멘트/무료 밀가루 | 1.0 | 24~42 | 32~65 | 48~95 | 500 | 30 | |
| 실리콘 파우더 | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
작은 크기의 Pneumatic Conveying Bunker 펌프의 매개 변수 표
| 소재 | 대량 밀도 ((t/m3) | 모델 | PCD08/M | PCD10/M | PCD12/M | PCD14/M | 참조 전달 거리 | |
| 사양 | 0.2~0.5m3 | 0.6~1.6m3 | 1.5~2.5m3 | 2.5~5.0m3 | 레벨 (m) | 수직 (m) | ||
| 분쇄된 석탄 | 0.5 | 배달량 (t/h) | 00.5~1.8 | 10.5~5.5 | 50.0~9.0 | 80.0~18.0 | 100 | 20 |
| 플라이 애쉬 | 0.75 | 00.9~2.8 | 2.5~8.5 | 70.0~14.0 | 12.0~270 | 100 | 20 | |
| 석회암 분말/광물 분말 | 0.8 | 10.0~3.0 | 30.0~9.0 | 80.0~15.0 | 12.0~280 | 100 | 20 | |
| 시멘트/무료 밀가루 | 1.0 | 10.2~3.5 | 3.5~11.5 | 100.0~18.0 | 160.0~36.0 | 100 | 20 | |
| 실리콘 파우더 | 1.2 | 10.5~4.0 | 4.5~13.5 | 120.0~20.0 | 190.0~43.0 | 100 | 20 | |
